Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | Mineral, gaz ve petrol için çekirdek sondaj kulesi | Delme Derinliği: | 2000m, 1600m, 1300m, 1000m |
---|---|---|---|
Matkap Çapı: | BQ, NQ, HQ PQ | Şase modeli: | Paletli monte veya kamyon bir |
Motor gücü: | 179kw | Karot yöntemi: | Kablolu çekirdek |
Vurgulamak: | yeraltı sondaj ekipmanları,sondaj kulesi ekipmanları |
Maden, Gaz, Petrol Arama Sondajı için 2000M Paletli Hidrolik Çekirdek Matkap Rig
Giriş:
Sondaj kulesi, makineler, birimler ve mekanizmalardan oluşan karmaşık bir makinedir.Sondaj kulesi, sondaj aletini yeraltında sondaj yapmaya ve keşif veya maden kaynaklarının (katı cevher, sıvı cevher, gaz cevheri vb. Dahil) geliştirilmesinde fiziksel jeolojik veriler elde etmeye yönlendiren mekanik bir cihazdır.Delme makinesi olarak da bilinir.Ana işlev, deliğin altındaki kayayı kırmak için matkabı sürmek ve matkabı delikte delmek veya itmektir.Yeraltı jeolojisini ve maden kaynaklarını keşfetmek için karotları, maçaları, kesikleri, gaz numunelerini, sıvı numuneleri vb. Delmek için kullanılabilir.
TDC2000 tam hidrolik karotlu sondaj makinesi, yabancı araştırma ve geliştirmeye dayanan gelişmiş bir hidrolik karotlu sondaj makinesidir, teçhizat, katı mineral yüzeyli karot işlem mühendisliğinde yaygın olarak kullanılmaktadır.
Ana parametreler:
Motor modeli | Cummins |
Motor gücü | 179KW |
Hız | 2200 rpm |
Çekirdek matkabın matkap kapasitesi | BQ, NQ, HQ PQ 2000m, 1600m, 1300m, 1000m |
Dönüş hızı | 0-1180 Devir |
Dönme torku | 7000 Nm |
Çekme gücü | 320kn |
Besleme kuvveti | 320kn |
Kablolu çekme kapasitesi (Tek halat) |
11Kn |
Kablo hattı çapı | 5 milyon |
Kablolu uzunluğu | 2050 milyon |
Kaldırma yüksekliği | 11.15 milyon |
Kaldırma melek ayarlama | 0-90 ° |
Sondaj meleği | 45-90 ° |
Besleme inme | 9200 mm |
Ağırlık | 14500 Kg |
Boyut | 9420 * 2250 * 2880 mm |
Mobil mod | Paletli monte edilmiş Araç üstü |
Çamur pompası | Bw250 |
Prensip:
1. Kaldırma halkası ve kaldırma halkası yuvası bir pimli şaft ile bağlanmıştır ve kaldırma halkası yuvası, kanca çubuğu ile entegre olarak kaynaklanmıştır, namlu gövdesi ve kanca gövdesi, sol taraftaki bir diş ve durdurucu blok ile bağlanmıştır. ipliğin gevşemesini önlemek için kullanılır.Kanca gövdesi ve namlu, kanca çubuğu boyunca yukarı ve aşağı hareket edebilir.İç ve dış yük yaylarının işlevi, ayağı yukarı kaldırmak ve ardından delme sırasında zıplamaktır.
2. Motor gövdesi yağla doldurulmuştur.Baskı yatağının yuvası, yağ haznesini iki parçaya ayırır ve yuva halkasında bir yağ deliği bulunur.Yağ akışının sönümleme etkisi nedeniyle, sondaj işlemi sırasında kanca gövdesinin darbe titreşimi emilir ve sondaj borusu bağlantısının dişinin zarar görmesi engellenebilir.
3. Silindirin üst ucu 6 küçük yay ve bir konumlandırma plakasından oluşur ve konumlandırma cihazı ve kaldırma halkası yuvasının halka şeklindeki temas yüzeyleri arasındaki sürtünme kuvveti, kaldırma halkasını yapmak için kaldırma halkasının dönmesini engelleyebilir. boş asansör kaldırıldığında indeks.

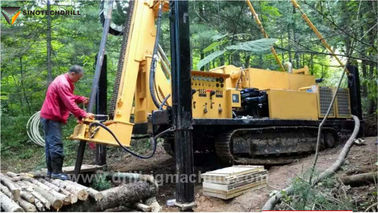

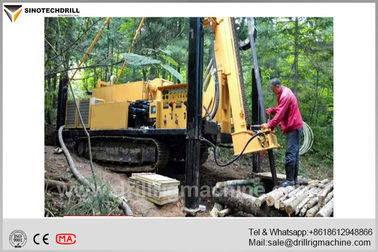

Çekirdek Matkap Ekipmanının Resmi:
