Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Tam hidrolik elmas çekirdek Paletli kasa ile sondaj | Matkap kapasitesi: | BQ - 1000m NQ - 700m HQ - 500m |
|---|---|---|---|
| Döndürücü Kapasitesi: | 4200 N·m(3098 lbf·ft) | Ana Hoist ve Capactiy: | Kaldırma Kuvveti (tek / çift) 19000 kg / 38000kg |
| Motor gücü: | 132Kw (180HP) | Hareket tarzı: | Paletli |
| Vurgulamak: | Delme underground,Atlas Copco sondaj kuleleri |
||
Genel Tanıtım

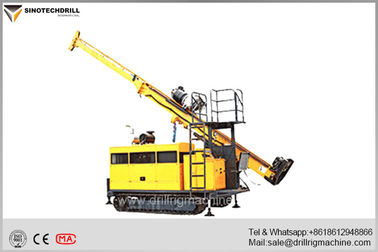

Paletli sondaj kulesi HYDX-5A yeni model tam hidrolik sondaj kulesi yurtiçi ve yurtdışında aynı tür ekipman ileri teknik referansı ile geliştirilmiştir. Paletli sondaj kulesi makul bir tasarıma ve üstün bir performansa sahiptir. Kullanımı ve bakımı kolaydır.
Genel Ünite Özellikleri:
Paletli sondaj kulesi, paletli makineyle birlikte seyahat ederek tam hidrolik sürüşü benimser. Matkap kafası, iki vitesli mekanik vites değiştirme işlevine sahip değişken motor, ileri ve basit bir yapıya sahip kademesiz hız değişimi ile tahrik edilir. Döndürücü, iş milini ve yağ silindirini zincire bağlayan bir sistemle beslenir ve çalıştırılır. Sistemin işlevi vardır, eğer yağ silindirinin piston çubukları belirli bir mesafeyi hareket ettirirse, matkap kafası hareketi mesafeyi iki katına çıkarır. Direk, düşük ağırlık merkezi ve genel ünitenin iyi stabilitesi olan delme deliği için 0 ila 90 derece arasında ayarlanabilir. Paletli sondaj kulesi, operatöre güzel bir görüş alanı ve geniş ve rahat bir çalışma koşulu sunar. HYDX-5A hidrolik paletli sondaj kulesi genel yapıya oldukça benziyor ve insan odaklı tasarım düşüncesini yansıtıyor.
Avantajları:
(1) Güvenilir Performans
Kritik yardımcı ekipmanı uluslararası olarak satın alma kılavuzuna dayanarak, dizel motor, hidrolik pompa, ana vanalar, motorlar, paletli redüktörler ve kilit hidrolik yedek parçaların tümü yurtiçi ve yurtdışındaki ünlü marka ürünleridir.
(2) Yüksek Verimli Paletli Sondaj
Büyük tork, yüksek güç ünitesi tahsisi ve makul yapı tasarımı ve gelişmiş çalışma metodu ve 6 metre (19.7 fit) matkap çubuğunun uzunluğu ile bunların tümü, sondaj kulesinin yüksek çalışmasını ve performans verimliliğini garanti eder.
(3) Çevre Koruma Hidrolik Paletli Matkap Rig
Dizel motorun daha düşük kirlilik deşarjı, profesyonel gürültü azaltıcı tasarım ile, sondaj kulesi kentsel işletme ve performans için uygundur.
(4) Enerji Tasarruflu Sondaj
Gelişmiş yüke duyarlı kontrol tekniğini benimseyen sondaj kulesi, güç tüketimini ve ısı üretimini en düşük seviyeye indirdi.
Zarif bir taslak, kompakt yapı, güvenilir performans ve kolay kullanım ile mevcut iç pazarın tam hidrolik karotlu sondaj kulesinde seçilecek öncelikli ekipman olmalıdır.
Uygulama alanı
HYDX-5A Tipi sondaj kulesi özellikle eğimli ve düz delik delme için kullanılır. Jeoloji, metalurji, kömür, nükleer endüstrisi, hidroloji ve diğer sanayi alanlarında keşif ve araştırma amaçlı kullanılabilir. Esas olarak elmas ve karbür uçlu uçları kullanarak bir çekirdek sondaj kulesidir.
HYDX-5A'nın Ana Performans Parametresi
vinç
| Dizel motor | model | Cummins 6CTA8.3-C195 (turboşarjlı ve şarj suyu soğutmalı) |
| deplasman | 8.3L (2.19 ABD Galonu) | |
| Güç | 145kW (195HP) | |
| Anma RPM (Fabrika ayarı) | 2200 | |
| Sondaj Kapasitesi Paletli Sondaj | BQ | 1500 m (4920 fit) |
| NQ | 1300 m (4264 fit) | |
| HQ | 1000 m (3280 fit) | |
| PQ | 680 m (2230 fit) | |
| Matkap Başlığı | Dönme Motoru | Çift Hidrolik Motorlu - Değişken ve Tersinir Yapıcı: SAUER-DANFOSS |
| RPM Hidrolik Paletli Matkap Rig | İki Vardiya / Kademesiz Değişim 0-1145 RPM | |
| Oranlar | 1. 8.776: 1 2. 2.716: 1 | |
| Baş Açıcı | hidrolik tahrikli yana doğru kayma yolu | |
| Hidrolik Chuck (PQ) | Hidrolik olarak açılmış, Disk Yaylı Sıkma, 222 400 N Normalde Kapalı Tip Eksenel Tutma Kapasitesi | |
| Maks. Tork Hidrolik Paletli Matkap Rig | 4650 N · m (3427 lbf · ft) | |
| Çapı Tut | 121 mm (4,76 inç) | |
| Maks. Milin kaldırma kapasitesi | 150 kN (33720 lbf) | |
| Maks. Besleme gücü | 75 kN (16860 lbf) | |
| Birincil Pompa Paketi | Eksenel Piston değişken deplasmanı Matkap Kafası Dönüşü, Ana Kaldırma, Çamur Pompası ve Hat Vinçinin sürüşü için tripleks pompa. | Üretici: DANFOSS 1. Pompa: 25MPa'da 3. Pompa: 25MPa'da 102 LPM |
| Hidrolik tank | Kapasite | 420 L (111 ABD Galonu) |
| Kaldırma Hızı (tek tel) | 38-70m / dak (çıplak tambur) | |
| Ana Kapasite | Kaldırma kuvveti (tek tel) | 77kN (17310 lbf) |
| Çelik tel çapı | 18 mm (0,71 inç) | |
| Hidrolik Paletli Matkap Rig Çelik Tel Uzunluğu | 50 m (164 feet) | |
| Kaldırma Hızı (tek tel) | 164m / dak (çıplak tambur) | |
| Tel Hattı Kaldırma Direk Kapasitesi | Kaldırma Kuvveti (tek tel) | 12 kN (2698 lbf) (çıplak tambur) |
| Çelik tel çapı | 6 mm (0,24 inç) | |
| Çelik tel uzunluğu | 1500 m (4920 fit) | |
| Hidrolik Paletli Matkap Rig Mast Yüksekliği | 11 m (36 fit) | |
| Direk Ayar Açısı | 0 ° -90 ° | |
| Delme açısı | 45 ° -90 ° | |
| Besleme inme | 3800 mm (150 inç) | |
| Kayma İnme | 1500 mm (59 inç) | |
| Yem Çekme | 15000 kg (33075 lb) | |
| Besleme itme | 7500kg (16538 lb) | |
| Çubuk Çekme | 3m veya 6m (9.84 feet veya 19.68 feet) | |
| Çamur pompası | tip | Pistonlu Pompa Tripleks Dalgıç |
| model | BW250 | |
| inme | 100mm (3,9 inç) | |
| Çıkış hacmi | 250, 147, 90, 52 L / dak (66, 38, 24, 14 ABD Galon / dak) | |
| Deşarj basıncı | 2,5, 4,5, 6,0, 6,0 Mpa (363, 653, 870, 870 psi) | |
| Ayak kelepçesi | Sıkma kapsamı | 55.5-117.5 mm (2.19-4.63 inç) delikten Ф154mm (6.06 inç) |
| Diğer | Ağırlık | 13000 Kg (28665 lb) |
| Boyutlar (L × G × Y) | 5600 × 2240 × 2650 mm (220 × 88,2 × 104,3 inç) | |
| Ulaşım yolu | Çelik Paletli |
Bu tablolardaki rakamlar saha deneyimlerine dayanarak hesaplanmıştır ve makul bir şekilde beklenebilir. Gerçek delme kapasitesi, eldeki alet ve koşullara, kullanılan delme tekniklerine ve ekipmana bağlı olacaktır.
